LEVAGE, MANUTENTION

Phases délicates de la manipulation d‘un tube, le levage la manutention sont des étapes obligatoires en atelier ou sur chantier. ERFI FRANCE vous propose une gamme complète de solutions pour toutes vos opérations.

Fixes ou pliants.

Gamme Pipe Jacks avec choix de tête : V standard, Transfert à billes, Roues ou Rouleaux :

  • Heavy Duty Jacks : 71 à 125 cm, CMU 1 135Kg (variable selon la tête utilisée)
  • Heavy Duty Jacks Plus : 71 à 125 cm, CMU 1 580Kg (variable selon la tête utilisée)
  • Pro Jack: 71 à 125 cm, CMU 1 135Kg (variable selon la tête utilisée)
  • Fold-A-Jack : 71 à 125 cm, CMU 1 135Kg (variable selon la tête utilisée)
  • Fat Jacks : Disponible en 3 tailles : Mini 40,6 à 72,4 cm, CMU 2 270Kg (variable selon la tête utilisée), Minimum : 67,3 à 113 cm, CMU 2 270Kg
  • (variable selon la tête utilisée), Maximum : 91,4 à 154,9 cm, CMU 2 270Kg (variable selon la tête utilisée)
  • Hi Boy : 99 à 103 cm, CMU 450 Kg
  • Fab Saf Jack : 81 à 132 cm, CMU 1580 Kg

Avec choix de tête : Transfert à billes, Roues ou Rouleaux :

  • Adjust-A-Rolls : 79 cm, CMU 900Kg (variable selon la tête utilisée)
  • Pro Roll : 74 à 109 cm, CMU 900Kg (variable selon la tête utilisée)



Avec choix de tête : Grand V, Transfert à billes, Roues, Manchons acier inoxydable :

  • Max Jax : 77,5 à 108 cm, CMU 1 135Kg (variable selon la tête utilisée)
  • Max Jax 2 : 58,4 à 86,4 cm, CMU 2 045Kg (variable selon la tête utilisée)
  • Big V : 74,9 à 104,1 cm, CMU 1 135Kg (variable selon la tête utilisée)

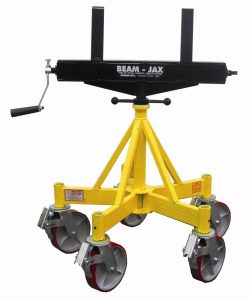

  • Beam Jax : 88,9 à 119,4 cm, CMU 1 135Kg (variable selon la tête utilisée)
  • Cricket : Pour des tuyaux jusqu’à 6m10 de diamètre max 300mm et 450Kg
  • Grasshopper : Pour des tuyaux jusqu’au diamètre 500mm et 900Kg
  • Fab-Mate : Pour les charges de 450Kg maxi jusqu’à 2m10 de hauteur
  • Notre gamme de Choker Belt a été conçue et développée en partenariat avec des clients utilisateurs, au cours de leurs chantiers. Il en résulte un matériel de grande fiabilité et de haute résistance. En effet les protections de selle et de câbles sous-ventrières sont en polyuréthane moulé, assurant longévité et parfaite adhérence. La gamme propose des modèles de capacité CMU standard, mais également des modèles CMU ‘’lourdes’’ permettant la manutention de pipe double-jointing ou de fortes épaisseurs.
  • Ces crochets assurent un accrochage du tube rapide sans endommagement du chanfrein grâce à l’insert de protection amovible en aluminium ou insert Téflon.
  • Le Rolli cradle est conçus pour le levage et la mise en fouille des tubes. Il évite l’endommagement du revêtement du tube grâce aux diabolos en polyuréthane. Cet outil offre une grande maniabilité à l’opérateur. Les diabolos sont montés sur des élingues câble.
  • Conforme aux normes CE.
  • Différents modèles disponibles à la demande.
  • Les vérins de levage à haute pression sont renforcés avec de la corde Kevlar®. La construction brevetée des sacs de levage assure la qualité des opérations pour une longue période.
  • Toutes les pièces de raccordement sont en laiton. Les vérins de levage ont une faible épaisseur et sont simples à employer. Onze tailles sont disponibles de capacité de 1 à 63 tonnes.

Sangles

  • Nous vous proposons une large gamme de sangles plates à bandes porteuses, conformes à la norme EN1492-1
  • Ces sangles sont constituées de matériaux assemblés dont la qualité répond aux normes CE. Leur robustesse satisfera vos exigences. Leur poids et souplesse facilitent les manutentions. Ce matériel peut être proposé en standard ou conçu spécialement du 2″ au 60″.
  • En fabrication spéciale, possibilité d’adduction de polyuréthane pour une meilleur résistance à l’usure. Plaques d’identifications et marquage CE sur chaque palonnier et sangle.



Les certificats CE sont indépendant pour chaque palonnier et chaque sangle.

Coefficient d’utilisation : Palonniers 1:4 ; Sangles 1:7

Palonnier : Acier E36

Fibre sangle : 100% Polyester

Couture sangle : 100%Fil KEVLAR® – CMU Utilisation en berceau U

Elingues

  • Conformes à la directive européenne 89/392CEE, directive 91/368CEE, décrets 92/765, 92/766 du 29/07/92 et arrêté du 18/12/92, EN818-4:1996. Disponibles en version standard 1, 2, 3 ou 4 brins avec crochet à linguet, crochet automatique et crochet raccourcisseur de chaîne.
  • Conformes à la directive européenne 89/392CEE modifiée. Disponibles en version standard 4, 3, 2, et 1 brins, boucle cossée manchonnée alu avec crochet automatique, crochet à linguet. Dans certains cas de charges, nous préconisons l’utilisation de cosses extra renforcées, nous consulter.
